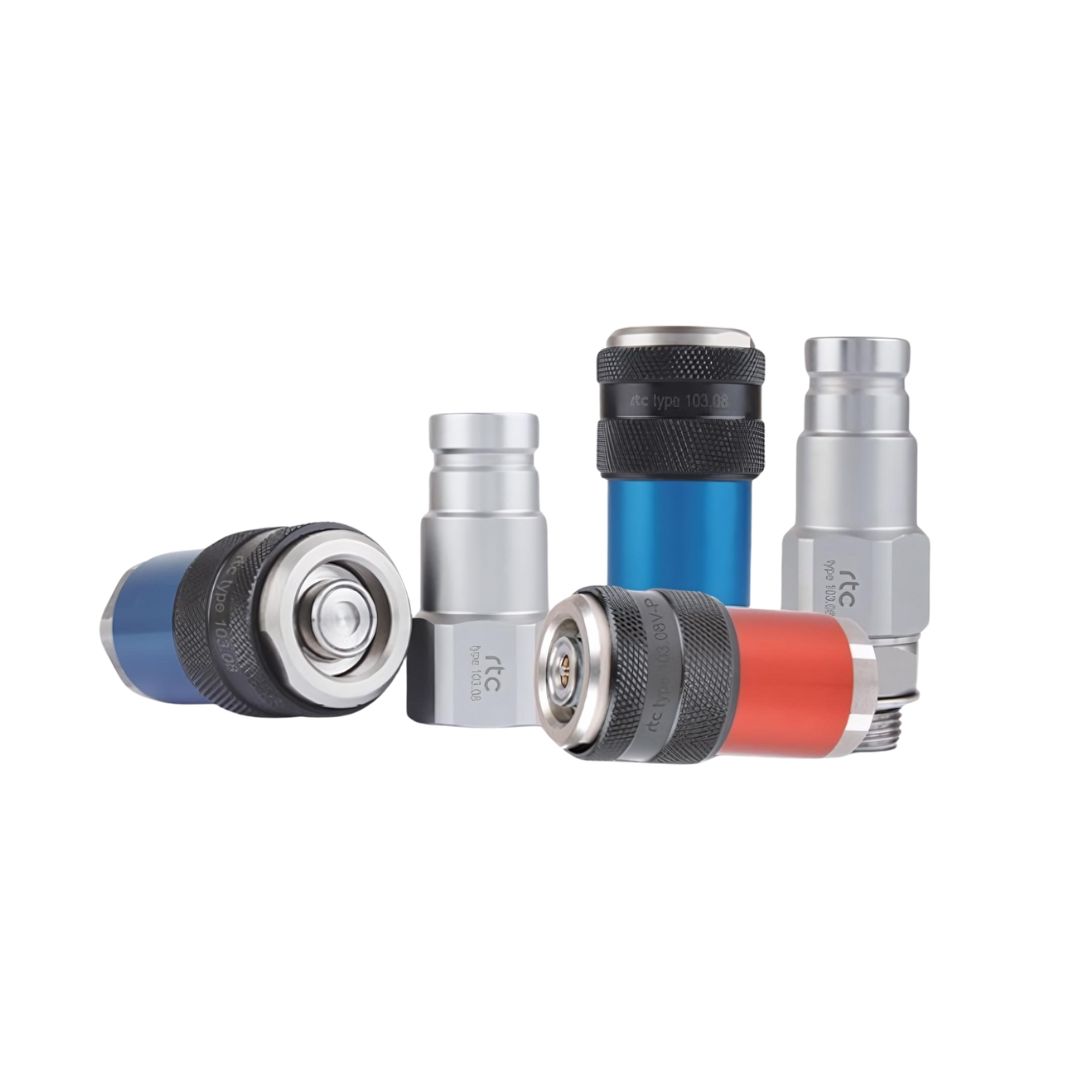

Type 103

Descripción

El acoplamiento tipo 103 es adecuado para aplicaciones hidráulicas, soportando temperaturas desde -20°C hasta +180°C y disponible en varios tamaños de flujo (6 mm a 33 mm). Fabricado principalmente en acero inoxidable, con opciones de sellos en Nitril (N) y FPM (V). Ofrece características adicionales como sellos NBR, cuerpo en color rojo y válvula de liberación de presión.

Rango de Temperatura:

• Nitrile (N): -20°C a +100°C (-4°F a +212°F)
• FPM (V): -10°C a +180°C (+14°F a +356°F)

Tamaños de Flujo (Nennweiten):

• rtc 103.06: 6 mm
• rtc 103.07: 8 mm
• rtc 103.08: 10 mm
• rtc 103.11: 11 mm
• rtc 103.12: 12 mm
• rtc 103.15: 15 mm
• rtc 103.19: 19 mm
• rtc 103.25: 25 mm
• rtc 103.33: 33 mm

Materiales:

• Cuerpo de la conexión (Coupler Body): Acero inoxidable (Edelstahl)
• Manga (Sleeve): Acero endurecido (Gehärteter Stahl)
• Válvula (Valve): Acero inoxidable (Edelstahl)
• Resortes (Springs): Acero inoxidable (Edelstahl)
• Sellos (Seals): FPM (V)
• Bolas (Balls): Acero inoxidable (Edelstahl)
• Tapón (Plug): Acero inoxidable endurecido (Gehärteter Edelstahl)

Opciones:

• Sello NBR (NBR Dichtung)
• Cuerpo rojo (Grundkörper Rot)
• Válvula de liberación de presión (Druckentlastungsventil)

Áreas de Uso:

• Aplicaciones hidráulicas
