Resistencias eléctricas: piezas clave en el proceso de inyección de plástico

¿Tu máquina inyectora no alcanza la temperatura que necesitas? ¿Se tarda?

Probablemente se trate de un problema con las resistencias eléctricas.

¿Qué es una resistencia eléctrica?

Una resistencia eléctrica es una aplicación que convierte energía eléctrica en calor.

Cada resistencia tiene en su interior un elemento calentador que trabaja bajo el principio de Joule: una corriente eléctrica fluyendo a través de un resistor que convierte la energía eléctrica en energía calorífica.

La función de una máquina de inyección de plástico es cambiar un material polimérico de estado sólido a líquido. El material es bombeado a la cavidad de un molde, donde se enfría y toma la forma de la pieza en producción.

Dependiendo del producto que se quiera formar y el proceso que se utilice, las máquinas de inyección pueden ser hidráulicas, verticales, híbridas o eléctricas.

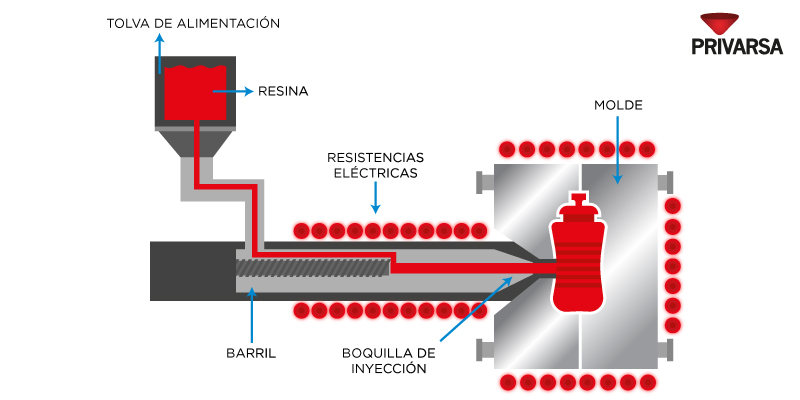

Una máquina inyectora consta de cuatro unidades:

2016-nov-1-plexiz-privarsa-blogpost-resistencias-electricas-2

1. Unidad de cierre: Consiste en una prensa hidráulica o mecánica integrada por dos placas portamoldes que resisten la presión que se aplica con el polímero, cuando es inyectado en el molde. Si la hermeticidad de las placas no es suficiente el molde se abrirá y el material fundido se filtrará.

2. Unidad de inyección: Tiene el objetivo de fundir y mezclar el polímero.

En esta unidad de inyección se encuentran resistencias eléctricas alrededor del barril de inyección, el cual transporta el material sólido al molde.

Hay una gran variedad de modelos: de abrazadera con aislamiento de mica, de abrazadera  con aislamiento de cerámica, de abrazadera con tubular blindada y microtubulares helicoidales.

Las resistencias de abrazaderas se emplean comúnmente en máquinas de moldeo por extrusión e inyección de plástico. Según la temperatura de trabajo existen dos calidades posibles:

  • Hasta 250ºC: con aislamiento de mica. La carga de superficie máxima admisible es de 4W/cm2.
  • Más de 250ºC: con aislamiento cerámico. La carga de superficie máxima admisible es de 9W/cm2.

Tanto con un tipo de aislamiento como con otro, las resistencias están aisladas y protegidas eléctricamente y cubiertas con chasis de acero inoxidable.

3. Unidad de potencia: La unidad de inyección y la de cierre no funcionarán correctamente sin la potencia, pues su objetivo es suministrar la fuerza necesaria para que funcionen ambas.

4. Unidad de control: Es un sistema que recibe señales de alarma cuando hay una sobre presión, o se alcanzan altas temperaturas.

Tipos de resistencias para moldes

img_01112016_155608

Resistencias Espirales:

espirales

Construcción:

Un resistor de espiral es ensamblado dentro de un núcleo cerámico. Estos, son cubiertos con acero inoxidable y comprimidos en una operación de estampado.

Aplicación en la Inyección de Plástico:

Estas resistencias son comúnmente utilizadas en las boquillas de inyección, creando el calor suficiente para que el plástico tenga la temperatura adecuada y fluya, sea el proceso que se requiera.

Tipos:

Existen varios tipos de resistencias espirales, que varían dependiendo del sistema de colada caliente con el que cuentas:

Nombre de resistencia

Resistencia PRO

29080-2724341

Resistencia HOTLOCK

imagen1

Resistencia MINICOIL

minicoil

Descripción La más común de las resistencias de espiral. La mayoría de los sistemas la utilizan ya que puede ajustarse en diámetro, longitud y wattaje. Tiene la ventaja de tener un anillo de ajuste que permite una instalación rápida y sin herramientas.

Usada comúnmente en boquillas pequeñas para aplicaciones como inyección de tapas.



Resistencias Tubulares Flexibles (NEXTFLEX):

resistencias-electricas

Son resistencias eléctricas tubulares de diámetro 8mm y 8.5 mm que se insertan en una ranura fresada, dentro de la cámara que rodea las salidas de las boquillas. Hay una gran variedad de formas, tensiones y potencias. Para asegurar una correcta transferencia de temperatura entre la resistencia y la cámara, la tolerancia entre el diámetro de la resistencia tubular y la ranura fresada tiene que ser mínima.

Además, tienen una construcción especial que permite mejorar la transmisión de calor.

Aplicación de Inyección de Plástico:

Se utilizan para el calentamiento de los manifolds o las placas del molde, dependiendo del diseño de tu máquina.

Ventajas:

  1. Instalación rápida y sencilla.
  2. No se tiene que mandar a fabricar una resistencia especial.
  3. Las hay en longitudes desde los 300 mm hasta 2100 mm (o más) en caso de ser necesario.
  4. El tiempo de entrega es mucho más rápido.
  5. Se reduce el inventario al no tener que contar con resistencias de varias pre-formas.
  6. Tiene un diseño que permite mejor transferencia de calor.

¿Cómo revisar el buen estado de las resistencias?

Paso 1: Haz el siguiente cálculo:

Voltaje x Voltaje / Wattaje

Ejemplo: Si tienes una resistencia de cartucho de de ¼” de diámetro por 3” de largo, e indica que trabaja a 200 watts y 240 volts, calcula:

resistencias-electricas-formula

Paso 2: compara el resultado de la fórmula con el resultado del multímetro. Debe ser el mismo, pero si defiere, no debe ser más del 10%.

¿Cómo identificar si la resistencia esta bien aislada internamente?

Si la  lectura es de 20,000W (20KW) o menos, hay una insuficiencia a la resistencia de la tierra.



¿Quieres saber más sobre resistencias eléctricas?

En PRIVARSA te ofrecemos asesoría y respaldo para seleccionar la mejor solución para tu proceso, tipo de diseño y forma de máquina.

¡Contamos con resistencias espirales y tubulares flexibles para entrega inmediata!

Conoce más aquí o envíanos un mensaje aquí.

Significaría mucho para nosotros si compartes este artículo 👍🏼

COMENTARIOS

Si tienes alguna duda sobre lo que escribimos, comenta y te contestaremos.

4 Comentarios

  1. Guadalupe Piña garza el 2 noviembre, 2016 a las 10:14 pm

    esta muy completa la información, vemos si hay manera de aplicarlo en nuestras maquinas.

  2. Microsoldadura y Tecnología para Moldes S.A de C.V. el 3 noviembre, 2016 a las 6:52 am

    Muy buena exposición técnica de resistencias eléctricas
    Solo que siempre es bueno aclarar que las resistencias eléctricas solo hacen
    el 20% de la fusión del material en el barril la principal plastificación del material lo hace la fricción del husillo y las paredes del cañón con el material

    Ing. Omar Rico Sierra
    Director General MTMoldes

    • Santiago González el 6 diciembre, 2016 a las 4:12 pm

      Así es, tiene razón, del 70% al 80% del calor en el cañon de la máquina es generado por la fricción. Gracias por sus comentarios.

  3. José V. Niño el 27 abril, 2017 a las 5:27 pm

    Excelente exposición sobre este tema. Estaba buscando información acerca de las resistencias tubulares flexibles, y me di con esta página, que tiene información realmente útil. ¡Gracias!
